產品概述

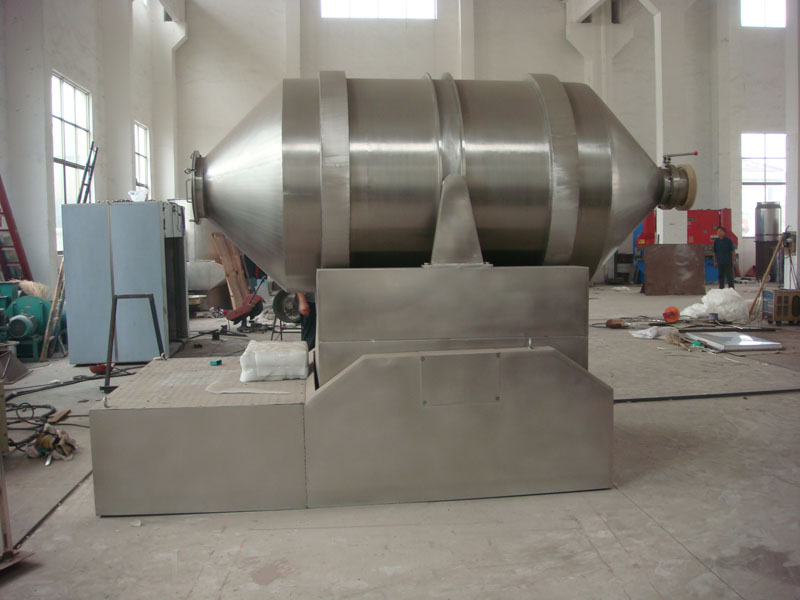

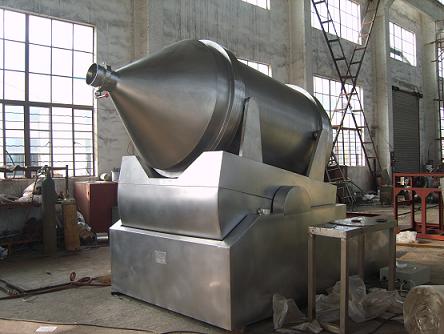

EYH二維運動混合機主要由轉筒、擺動架、機架三大部分構成。轉筒裝在擺動架上，由四個滾輪支撐并由兩個擋輪對其進行軸向定位。在四個支撐滾輪中，其中兩個傳動輪由轉動動力系統拖動使轉筒產生轉動，擺動架由一組曲柄擺桿機構來驅動，曲柄擺桿機構裝在機架上，擺動架由軸承組件支撐在機架上。EYH型二維運動混合機廣泛用于醫藥、化工、食品、染料、飼料、化肥、農藥等行業尤其適用于大噸位（1000L～10000L）各種粉、粒狀物料的混合。
產品說明
1EYH二維運動混合機主要由料筒、上機架（搖擺床）、下機架、轉動機構、擺動機構和電氣裝置組成。
2.料桶及所有外露部分均為不銹鋼制作，料桶處為內外滿焊。內外拋光處理操作臺用防滑花紋板制作，設備支 架外包碳鋼噴油漆。
3.轉動機構位于上機架內，傳動采用擺線針輪減速機。工作時，減速機通過鏈輪、鏈條帶動主動軸，再通過驅動輪使料筒旋轉。
4.擺動機構位于下機架內，傳動采用擺線針輪減速機或蝸輪減速機。工作時，電動機通過皮帶輪或鏈輪傳動給減速機，然后再通過雙連桿組件搖動上機架，使料筒作一定角度的擺動。該結構與其他廠家結構相比，更保證了設備機座底部不積料，無污染，沖洗方便，真正符合GMP要求。
5.工作時，在轉動機構和擺動機構的雙重作用下，裝料的料筒作轉動的同時，又有擺動運動，從而使筒內的物料得以充分混合。每批混合時間約為15-20min�；旌铣浞�、均勻。
6.設備可配置自動真空上料機及接口，方便上料，縮短操作時間。
7.所有傳動零部件及電氣等均采用名牌優質產品。
產品特點
EYH二維運動混合機的轉筒可同時進行二個運動，一個為轉筒的自轉，另一個為轉筒隨擺動架的擺動。被混和物料在轉筒內隨轉筒轉動、翻轉、混和的同時，又隨轉筒的擺動而發生左右來回的摻混運動，在這兩個運動的共同作用下，物料在短時間內得到充分的混和。 混合筒的出料帶有螺旋葉片，使混合機具有混合迅速、混合量大、出產便捷等特點。EYH二維混合機適合所有粉、粒狀物料的混合。
EYH二維運動混合機結構簡單，故障率低，運行穩定，操作安全，無噪音。本設備經過我公司技術改進使用雙臂傳動，比一般單臂傳動穩重，間接傳動減輕減速機負荷，延長使用壽命。機架采用全封閉結構便于清洗符合GMP標準。
技術規格
|
規格型號 |
容積（L） |
裝料系數 |
裝料重量
（kg） |
外型尺寸 |
功率 |
|
A |
B |
C |
D |
M |
H |
轉動 |
擺動 |
|
EYH100 |
100 |
0.5 |
40 |
860 |
900 |
200 |
400 |
1000 |
1500 |
1.1 |
0.75 |
|
EYH300 |
300 |
0.5 |
75 |
1000 |
1100 |
200 |
580 |
1400 |
1650 |
1.1 |
0.75 |
|
EYH600 |
600 |
0.5 |
150 |
1300 |
1250 |
240 |
720 |
1800 |
1850 |
1.5 |
1.1 |
|
EYH800 |
800 |
0.5 |
200 |
1400 |
1350 |
240 |
810 |
1970 |
2100 |
1.5 |
1.1 |
|
EYH1000 |
1000 |
0.5 |
350 |
1500 |
1390 |
240 |
850 |
2040 |
2180 |
2.2 |
1.5 |
|
EYH1500 |
1500 |
0.5 |
550 |
1800 |
1550 |
240 |
980 |
2340 |
2280 |
3 |
1.5 |
|
EYH2000 |
2000 |
0.5 |
750 |
2000 |
1670 |
240 |
1100 |
2540 |
2440 |
3 |
2.2 |
|
EYH2500 |
2500 |
0.5 |
950 |
2200 |
1850 |
240 |
1160 |
2760 |
2600 |
4 |
2.2 |
|
EYH3000 |
3000 |
0.5 |
1100 |
2400 |
1910 |
280 |
1220 |
2960 |
2640 |
5 |
4 |
|
EYH5000 |
5000 |
0.5 |
1800 |
2700 |
2290 |
300 |
1440 |
3530 |
3000 |
7.5 |
5.5 |
|
EYH10000 |
10000 |
0.5 |
3000 |
3200 |
2700 |
360 |
1800 |
4240 |
4000 |
15 |
11 |
|
EYH12000 |
12000 |
0.5 |
4000 |
3400 |
2800 |
360 |
1910 |
4860 |
4200 |
15 |
11 |
|
EYH15000 |
15000 |
0.5 |
5000 |
3500 |
3000 |
360 |
2100 |
5000 |
4400 |
18.5 |
15 |
物料堆積比重按0.6g/cm3為計，如超出，訂貨時請標明 |
