一、概述
XSG型旋轉閃蒸干燥機廣泛適用于化工、醫藥、建材、食品等行業的顆粒狀、粉狀、膏糊狀和濾餅狀假團聚物料的分散和干燥。具有占地面積小、能源消耗低、熱效率高可連續大批量生產的優點。干燥主機設有旋轉切削裝置，干燥物料經剪切、旋轉、碰撞、摩擦等作用，使物料粉碎細化，呈高度分散狀，達到高效快速蒸發水份的效果。
XSG型旋轉閃蒸干燥機設有空氣過濾器，以此達到熱空氣的潔凈度，為食品行業的衛生要求提供生產條件。該機設置旋風分離收料。另外，并增加了布袋除塵收料，以此提高物料回收率。提高企業經濟效益。
XSG型旋轉閃蒸干燥機可根據用戶需要或生產要求，配套蒸汽或燃煤熱風爐為干燥熱源，以此滿足不同行業的需要。
二、產品結構與工作原理
1、產品結構

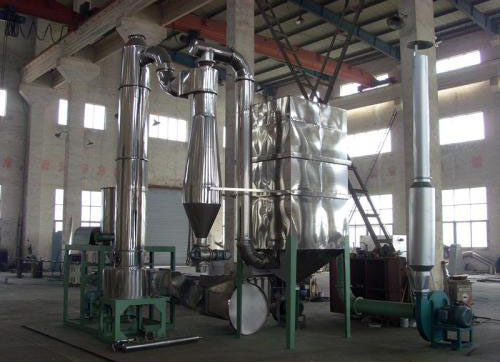

XSG型旋轉閃蒸干燥機（見圖示一）分別由干燥主機、加料器、熱源裝置（熱風爐或蒸汽管道）、空氣過濾器、鼓風機、旋風分離器、布袋除塵器、引風機等關鍵部件組成。干燥主機內設旋轉切削裝置，對濾餅狀假團聚物料以及大顆粒物料的切削粉碎。隨著旋切裝置的運轉，使被干燥物料經旋轉呈旋粉狀，加快了對濕物料的水份蒸發，提高干燥效果。
2、工作原理
XSG型旋轉閃蒸干燥機工作時，被干燥物料經加料器進入干燥主機的干燥室，并隨同旋轉裝置一同旋轉，過濾空氣經鼓風機輸入熱風爐，熱空氣隨引風機作用進入干燥室，與濕物料進行熱交換。干燥物料經分級器進入旋風分離器進行收料，粉塵物料隨引風進入布袋除塵器，由除塵器設置布袋對粉塵物料的捕集，經脈沖收料，濕熱空氣由引風機排出機外，以此完成干燥的全過程。
三、基本參數與技術指標
|
名稱 |
單位 |
XSG-4 |
XSG-6 |
XSG-8 |
XSG-10 |
XSG-12 |
XSG-14 |
XSG-16 |
|
水份蒸發量 |
kg/h |
40-70 |
80-150 |
150-250 |
230-420 |
300-600 |
500-800 |
600-1000 |
|
蒸汽壓力 |
Mpa |
0.6~0.8 |
|
干燥器內徑 |
mm |
400 |
600 |
800 |
1000 |
1200 |
1400 |
1600 |
|
進風溫度 |
℃ |
145~180 |
|
主軸旋轉轉速 |
r/min |
500~700 |
|
總功率 |
KW |
18-25 |
25-35 |
32-40 |
47-55 |
56-65 |
68~78 |
75-90 |
|
風量 |
立方/小時 |
1150~
2000 |
2450~
4500 |
4450~
7550 |
7000~
12500 |
10000~
18000 |
16000~
24000 |
22000~
30500 |
|
風壓 |
Pa |
4000~8000 |
|
主機高度 |
m |
4.2 |
5.2 |
5.6 |
6.2 |
7.0 |
7.8 |
8.0 |
|
占地面積 |
㎡ |
20 |
28 |
35 |
40 |
52 |
70 |
80 |
|
注：表中水份蒸發量以含水量為<40%的淀粉，終水份為13.5%為計算依據 |
|
