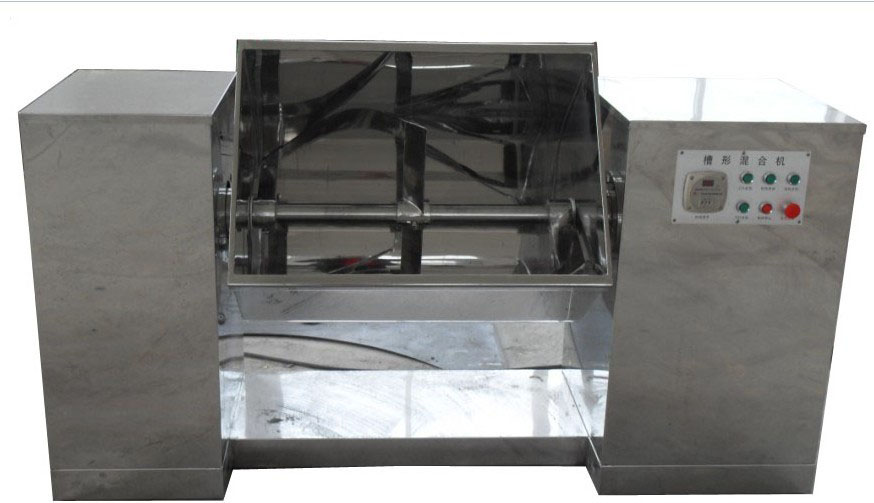

CH系列槽形混合機 |
 |
 |
產品概述
CH系列槽型混合機用以混合粉狀或糊狀的物料，使不同質物料混合均勻。是臥式槽形單槳混合，攪抖槳為通軸式，便于清洗。與物體接觸處全采用不銹鋼制成，有良好的耐腐蝕性，混合槽可自動翻轉倒料。
產品特點
1、分散性好：CH系列槽型混合機完全解決了由于物料的比重不同引起的均勻度不高和死角等問題。CH系列槽型混合機采用五軸帶飛刀砂漿的混合結構，能夠有效地分散各種短纖維。
2、使用范圍廣：CH系列槽型混合機能夠滿足不同 ,性能要求的干粉砂漿的生產。如：砌筑砂漿、抹灰砂漿、保溫系統所需聚合物砂漿、聚苯顆粒保濕砂漿等各種干粉砂漿。
3、投資小：CH系列槽型混合機具有明顯的價格優勢．投資小、見效快。
4、使用簡單方便：CH系列槽型混合機具有占地面積小，操作簡單、能耗低，每小時可產 5—8 噸。
5、使用壽命長：CH系列槽型混合機易損部位全采用高強度耐磨鋼為部件．使其具有使用壽命長的特點。
構造說明
1、攪拌減速器
本減速器系為混合機之主要傳動結構，它位于機器右側，工作時由裝置在機座機內的電動機通過三角帶傳動蝸桿、蝸輪，以1：40的減速帶動攪拌機。蝸輪
軸為空心并裝有固定鍵，能使攪拌槳自由裝拆。減速器頂上裝有2個圓環螺釘，為裝拆、安裝使用。端蓋上裝有一個螺釘為高速攪拌槳定位，在出廠時已調整，一般在使用中不必再調。
2、混合槽
混合槽為U形體，采用不銹鋼制造，內裝攪拌槳，它橫臥在攪拌減速器與倒料減速器上。
3、倒料減速器
倒料減速器為控制混合槽之定位角度，它位于機器左側，工作時由裝置在機座內的電動機通過三角帶傳動蝸桿、蝸輪，帶動混合槽在一定的角度范圍旋轉，使混合物料一次倒出。
4、機座及電動機裝置
機座為一整體結構，電動機裝在機座內兩旁的活動板上，電動機的上下可用螺桿進行調整，使三角帶得到一定的松緊，保持傳動力。
5、電器操縱箱
本操縱箱是控制機器的運動，它位于機械的右側外，混合槽的傳動可撳混合槽“上”“下”按鈕，注意兩者不能同時撳。
使用說明
1、CH系列槽型混合機使用前應進行一次空運轉試車，在試車前應檢查機器全部聯接件的緊固程度，減速機的潤滑油量和電機設備的完整性，然后閉合電源總開關進行空運轉試車。分別點動倒料、復位按鈕，檢查工作情況是否良好，符合上述要求后進行加工(倒料按鈕與復位按鈕不能同時進行使用)。
2、加料后必須將料槽蓋板蓋好，以免物料淺出料槽，蓋為有機玻璃能觀察物料的攪拌情況，如攪拌達到效果后，點動倒料按鈕進行倒料，當料斗接近機座時即停止，以防止壞機件，倒料完畢后，按下復位按鈕，使料槽復合到原來位置。
技術規格
|
容量（L） |
100 |
150 |
200 |
400 |
|
電機功率 |
2.2 |
3 |
3 |
5.5 |
|
攪拌轉速 |
24 |
24 |
24 |
24 |
|
倒料角度（×） |
105 |
105 |
105 |
105 |
|
重量 |
350 |
500 |
650 |
1200 |
|
外型尺寸 |
1400×500×1000 |
1600×600×1100 |
1800×700×1200 |
2000×820×1460 | |
